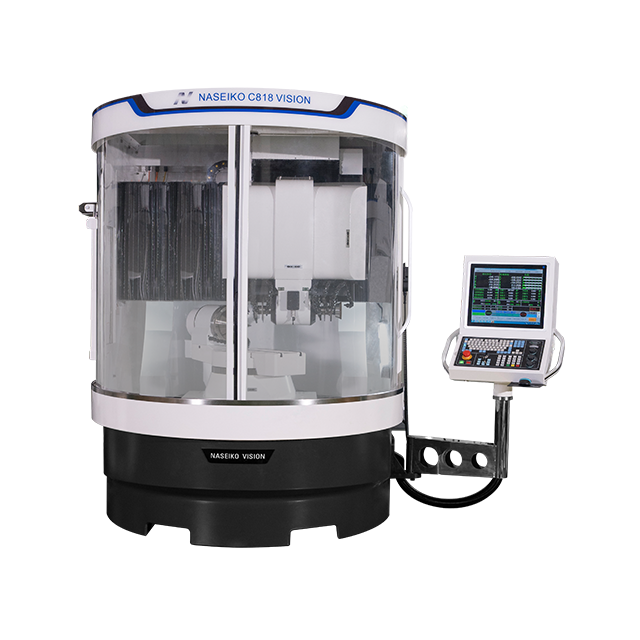

CNC Tool Grinding Machine C818

Dami:
Katayuan ng availability:





Magtanong Idagdag sa Basket

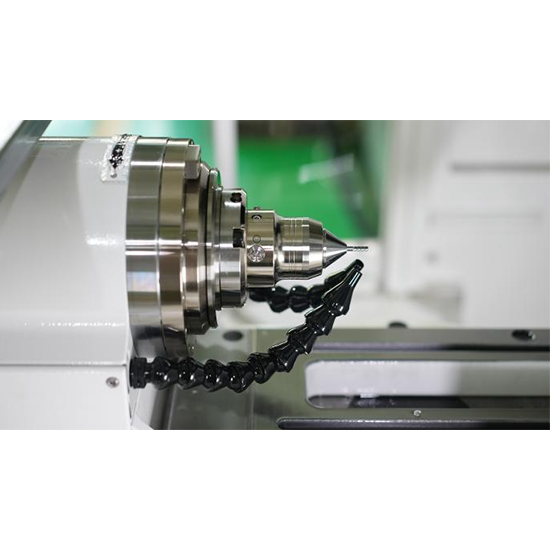

▶ Integral mineral casting bed, Japan servo motor at screw guide rail (heavy-duty roller type) at AB rotating shaft na may mataas na torque DD direct drive motor.

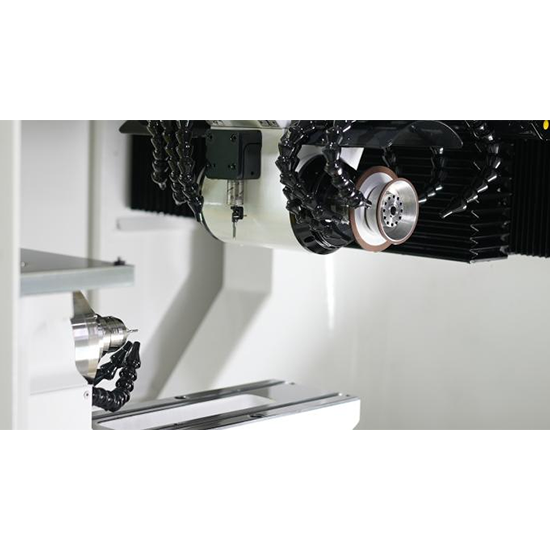

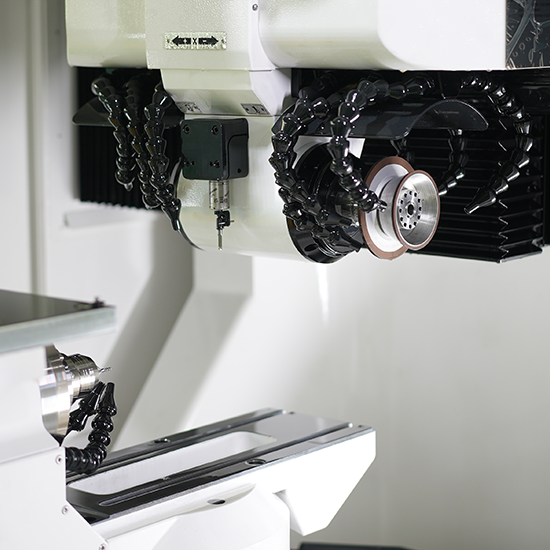

▶ Ang permanenteng magnet constant torque spindle motor, dual grinding head structure at 360 degrees rotating ng B-axis para sa hindi karaniwang cutting tools na prusisyon.

▶ Mga makina.Dinisenyo ayon sa konsepto ng German 5-axis CNC grinding

▶ Dinisenyo sa pamamagitan ng pagsasama ng praktikal na karanasan at gabay.

▶ CNC System - SYNTEC New Generation, Taiwan

▶ Sentralisadong istasyon ng awtomatikong pagpapadulas - Shengxiang

▶ Track - THK, Japan

▶ Pneumatic system (solenoid valve, pressure reducing valve, air filter, atbp.) - CHELIC, Taiwan

▶ Detection head - Renishaw, UK

▶ Spindle - Taiwan

▶ Mga accessory ng circuit - Schneider, France/Omron, Japan

▶ Grating ruler - Heidenham, Germany

▶ Dividing Plate - Shengchang, Taiwan

PROYEKTO	UNIT	C818(MINI)	C818(POWER)	C818(VISION)
Japan servo motor drive (ganap na halaga) stroke (X/Y/Z axis)	mm	650/350/270	700 / 450 / 300	800/550/320
Resolusyon ng CNC system (X/Y/Z axis)	mm	0.0001	0.0001	0.0001
Minimum na resolution para sa programming ng handwheel feed (X/Y/Z aksis)	mm	0.0001	0.0001	0.0001
THK turnilyo (X/Y/Z axis)	-	BN-FN32-C3	BN-FN32-C3	BN-FN32-C3
Katumpakan ng muling pagpoposisyon (X/Y/Z axis)	mm	0.003	0.003	0.003
Gabay na riles (X/Y/Z axis)	mm	MR35-G1 / MR35-G1 / MR35-G1	SRG45-P / SRG35-P / SRG35-P	SRG45-P/SRG35-P/SRG35-P
axis ng pag-ikot ng workpiece (axis ng A/B)	-	rotation axis	rotation axis	rotation axis
DD servo drive (A/B axis)	-	direktang pagmamaneho	direktang pagmamaneho	direktang pagmamaneho
Rotary encoder (A/B axis)	-	RENISHAW, UK	RENISHAW, UK	RENISHAW, UK
Katumpakan ng pag-index (A/B axis)	-	2 arc segundo (0.0005 degrees)	2 arc segundo (0.0005 degrees)	2 arc segundo (0.0005 degrees)
Na-rate na bilis (A/B axis)	rpm	300 / 100	300 / 100	300 / 100
Maximum revolutions (A/B axis)	rpm	400 / 150	400 / 150	400 / 150
Resolusyon ng CNC system (A/B axis)	degree	0.0001	0.0001	0.0001
360 degree na pag-ikot, pag-index ng katawan ng ulo (A/B axis)	-	Maaaring mai-install gamit ang Shaw Berlin W25 collet holder o BT50 knife handle	Maaaring mai-install gamit ang Shaw Berlin W25 collet holder o BT50 knife handle	Maaaring mai-install gamit ang Shaw Berlin W25 collet holder o BT50 knife handle
Mabilis na paggalaw (X/Y/Z axis)	m/min	7.5	7.5	7.5
Minimum na diameter para sa clamping workpiece	mm	3	3	3
Pinakamataas na diameter para sa clamping workpiece	mm	20	32	32
Pinakamataas na haba para sa clamping workpiece	mm	200	300	300
Minimum na diameter para sa paggiling ng workpiece	mm	1	1	1
Pinakamataas na diameter para sa paggiling ng workpiece	mm	12	32	40
Pinakamataas na haba ng talim para sa paggiling	mm	≤120	≤180	≤180
Pinakamataas na timbang ng workpiece	kg	5	5	5
Linear na resolusyon	mm	0.0001	0.0001	0.0001
Linear repeat positioning accuracy	mm	0.003	0.003	0.003
Resolusyon sa pag-ikot	mm	0.0001	0.0001	0.0001
Katumpakan ng Pag-ikot ng Paulit-ulit na Pagpoposisyon	degree	0.001	0.001	0.001
kapangyarihan ng spindle	kw	12-15 kw permanenteng magnet variable dalas ng motor	22 kw permanenteng magnet variable frequency motor	30kw permanenteng magnet variable frequency motor
Diameter ng paggiling ng gulong	mm	75-150	75-150	75-150
Bilis ng spindle ng paggiling ng gulong	rpm	4000-8000	4000-8000	4000-8000
Stepless adjustable	-	inverter	inverter	inverter
Timbang ng makina	kg	4000	5000	6500
Kabuuang kapangyarihan	kw	≤22.5kw	≤30kw	≤45kw
Linear motor ay maaaring choesd para sa pag-upgrade sa C828 series.
