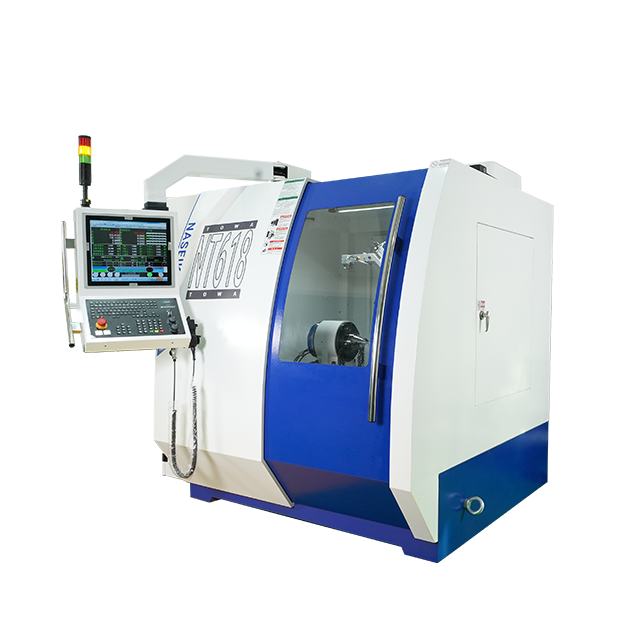

CNC Tool Grinding Machine NT618

Dami:
Katayuan ng availability:





Magtanong Idagdag sa Basket

▶ Integral mineral casting bed, Japan screw guide rail at AB rotating shaft na may DD direct drive motor.

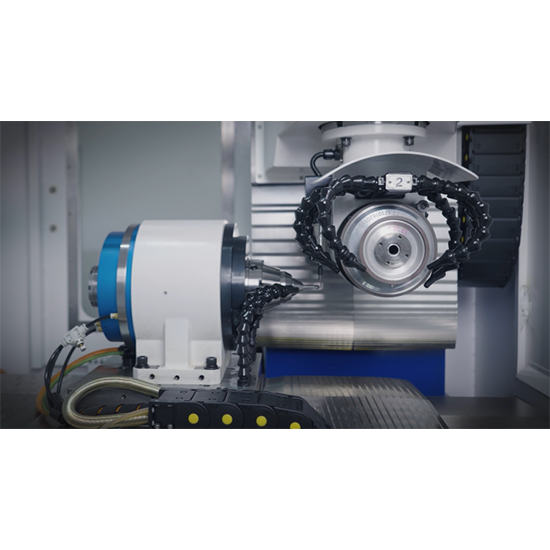

▶ Ang permanenteng magnet constant torque spindle motor, dual grinding head structure at 360 degrees rotating ng B-axis para sa hindi karaniwang cutting tools na prusisyon.

▶ Dinisenyo ayon sa konsepto ng German 5-axis CNC grinding machine.

▶ Dinisenyo sa pamamagitan ng pagsasama ng praktikal na karanasan at gabay.

▶ CNC System - SYNTEC New Generation, Taiwan

▶ Sentralisadong istasyon ng awtomatikong pagpapadulas - Shengxiang

▶ Track - THK, Japan

▶ Pneumatic system (solenoid valve, pressure reducing valve, air filter, atbp.) - CHELIC, Taiwan

▶ Detection head - Renishaw, UK

▶ Spindle - Taiwan

▶ Mga accessory ng circuit - Schneider, France/Omron, Japan

▶ Dividing Plate - Shengchang, Taiwan

Nakaraang:

Susunod:

NT618 Makinang panggiling ng kasangkapan paggiling ng cnc paggiling ng carbide tool

Lahat
Pangalan ng produkto
Mga Keyword
Modelo ng produkto
Buod ng produkto
Paglalarawan ng produkto
Paghahanap ng full-text

Kategorya ng Produkto

Balita

Kaugnay na Mga Produkto

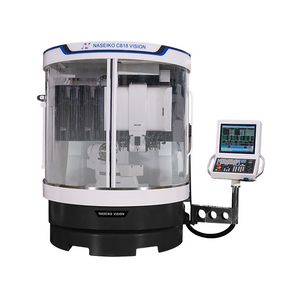

CNC Tool Grinding Machine C818

PROYEKTO	UNIT	NT618
Japan servo motor drive (ganap na halaga) stroke (X/Y/Z axis)	mm	500 / 470 / 250
Resolusyon ng CNC system (X/Y/Z axis)	mm	0.0001
Minimum na resolution para sa programming ng handwheel feed (X/Y/Z aksis)	mm	0.0001
THK turnilyo (X/Y/Z axis)	-	BN-FN32-C3
Katumpakan ng muling pagpoposisyon (X/Y/Z axis)	mm	0.003
Gabay na riles (X/Y/Z axis)	mm	HSR30
axis ng pag-ikot ng workpiece (axis ng A/B)	-	rotation axis
DD servo drive (A/B axis)	-	direktang pagmamaneho
Rotary encoder (A/B axis)	-	RENISHAW, UK
Katumpakan ng pag-index (A/B axis)	-	2 arc segundo (0.0005 degrees)
Na-rate na bilis (A/B axis)	rpm	250 / 200
Maximum revolutions (A/B axis)	rpm	250 / 200
Resolusyon ng CNC system (A/B axis)	degree	0.0001
360 degree na pag-ikot, pag-index ng katawan ng ulo (A/B axis)	-	Maaaring mai-install sa Shaw Berlin W25 collet holder o BT50 knife handle
Mabilis na paggalaw (X/Y/Z axis)	m/min	7.5
Minimum na diameter para sa clamping workpiece	mm	3
Pinakamataas na diameter para sa clamping workpiece	mm	1-20
Pinakamataas na haba para sa clamping workpiece	mm	250
Minimum na diameter para sa paggiling ng workpiece	mm	1
Pinakamataas na diameter para sa paggiling ng workpiece	mm	16
Pinakamataas na haba ng talim para sa paggiling	mm	≤100
Pinakamataas na timbang ng workpiece	kg	5
Linear na resolusyon	mm	0.0001
Linear repeat positioning accuracy	mm	0.003
Resolusyon sa pag-ikot	mm	0.0001
Katumpakan ng Pag-ikot ng Paulit-ulit na Pagpoposisyon	degree	0.001
kapangyarihan ng spindle	kw	12 kw permanenteng magnet variable frequency motor
Diameter ng paggiling ng gulong	mm	75-150
Bilis ng spindle ng paggiling ng gulong	rpm	4000-8000
Stepless adjustable	-	inverter
Timbang ng makina	kg	4000
Kabuuang kapangyarihan	kw	≤29kw

PROYEKTO	UNIT	NT618
Japan servo motor drive (ganap na halaga) stroke (X/Y/Z axis)	mm	500 / 470 / 250
Resolusyon ng CNC system (X/Y/Z axis)	mm	0.0001
Minimum na resolution para sa programming ng handwheel feed (X/Y/Z aksis)	mm	0.0001
THK turnilyo (X/Y/Z axis)	-	BN-FN32-C3
Katumpakan ng muling pagpoposisyon (X/Y/Z axis)	mm	0.003
Gabay na riles (X/Y/Z axis)	mm	HSR30
axis ng pag-ikot ng workpiece (axis ng A/B)	-	rotation axis
DD servo drive (A/B axis)	-	direktang pagmamaneho
Rotary encoder (A/B axis)	-	RENISHAW, UK
Katumpakan ng pag-index (A/B axis)	-	2 arc segundo (0.0005 degrees)
Na-rate na bilis (A/B axis)	rpm	250 / 200
Maximum revolutions (A/B axis)	rpm	250 / 200
Resolusyon ng CNC system (A/B axis)	degree	0.0001
360 degree na pag-ikot, pag-index ng katawan ng ulo (A/B axis)	-	Maaaring mai-install sa Shaw Berlin W25 collet holder o BT50 knife handle
Mabilis na paggalaw (X/Y/Z axis)	m/min	7.5
Minimum na diameter para sa clamping workpiece	mm	3
Pinakamataas na diameter para sa clamping workpiece	mm	1-20
Pinakamataas na haba para sa clamping workpiece	mm	250
Minimum na diameter para sa paggiling ng workpiece	mm	1
Pinakamataas na diameter para sa paggiling ng workpiece	mm	16
Pinakamataas na haba ng talim para sa paggiling	mm	≤100
Pinakamataas na timbang ng workpiece	kg	5
Linear na resolusyon	mm	0.0001
Linear repeat positioning accuracy	mm	0.003
Resolusyon sa pag-ikot	mm	0.0001
Katumpakan ng Pag-ikot ng Paulit-ulit na Pagpoposisyon	degree	0.001
kapangyarihan ng spindle	kw	12 kw permanenteng magnet variable frequency motor
Diameter ng paggiling ng gulong	mm	75-150
Bilis ng spindle ng paggiling ng gulong	rpm	4000-8000
Stepless adjustable	-	inverter
Timbang ng makina	kg	4000
Kabuuang kapangyarihan	kw	≤29kw
